Налаштування лабораторного блоку живлення залежить від типу навантаження та інших факторів. Важливо правильно вибрати режим роботи, встановити межі напруги струму. Ви можете купити лабораторний блок живлення в інтернет-магазині Radio Shop.
Правильна експлуатація
Лабораторний блок живлення є регульованим джерелом живлення, який використовують для подачі стабільної напруги і струму на різні електричні схеми, пристрої. Він широко застосовується в електроніці, електротехніці, тестуванні компонентів, ремонт конструкцій, обладнання. Важливо розібратися в тому як користуватися лабораторним блоком живлення і ось кілька важливих моментів:

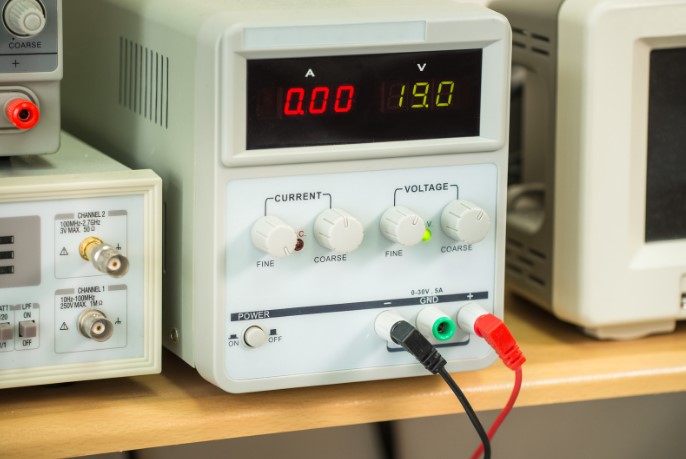

- Більшість лабораторних блоків живлення мають як елементи управління ручку регулювання напруги, що дозволяє змінювати вихідну напругу. Ручка регулювання струму встановлює обмеження струму. Дисплей відображає поточну напругу, струм, іноді потужність. Вихід клеми найчастіше плюс червона, мінус чорна. Для стабілізації напруги або струму режиму CV постійна напруга, CC постійний струм.
- Налаштування перед підключенням навантаження. Потрібно вимкнути блок перед підключенням, встановити бажану напругу без навантаження, увімкнути прилад та встановити напругу, не підключаючи інші пристрої. Важливо переконатися, що вихідне значення відповідає вимогам пристрою.
- Настроювання обмеження струму. Слід повернути регулятор струму мінімальне значення, підключити навантаження, збільшувати до потрібного значення.
Для підключення навантаження використовують якісні дроти під відповідні перерізи. Необхідно підключити до клеми із плюсом, мінусом. Включається пристрій, після чого важливо стежити за тим, що відбувається на моніторі.
Якщо робота в режимі CV стабілізації напруги, навантаження отримує задану напругу. При перемиканні в режим CC обмеження струму навантаження вимагає більшого струму, ніж встановлено.
Корисні поради
Розбираючись у тому як налаштувати лабораторний блок живлення варто прислухатися до корисних рекомендацій:
- Необхідно дотримуватися правильного режиму роботи.
- Важливо обмежити струм захисту схеми від перевантажень.
- Не вимикайте і не вимикайте навантаження, якщо пристрій чутливий до стрибків напруги.
Потрібно стежити за температурним радіатором, особливо при високих струмах. Перед зміною настройок на важливих пристроях слід вимикати живлення.
Інтернет магазин Радіошоп пропонує широкий асортимент якісних радіодеталей за доступними цінами.
Особливості підключення
Для того, щоб правильним було підключення лабораторного блоку живлення важливо:
- вимкнути прилад перед підключенням;
- грамотно підключити дроти, використовуючи якісні, з відповідним перетином. Так вдасться мінімізувати втрати напруги;
- перевірити сумісність із налаштуваннями, переконатися, що напруга, яка подається на блок живлення, відповідає робочому напрузі вашої схеми або пристрою.
Правильне підключення відіграє вирішальну роль у забезпеченні стабільної, безпечної роботи електричної схеми. Вдається уникнути перевантажень, підвищується точність вимірів. Можна продовжити термін служби самого блоку живлення та компонентів, що підключаються.
Основні типи та особливості
Варто вивчити типи лабораторних блоків живлення та ось основні:
- Лабораторні блоки живлення із напругою CV. Такі блоки живлення стабілізують напругу, при цьому струм враховується залежно від навантаження. Настроєна напруга зберігається доти, доки тон не досягне встановленої межі. Варто відзначити простоту налаштування та експлуатації. Використовується для мікроконтролерів, сенсорів та радіокомпонентів.
- Лабораторні блоки живлення з постійним струмом CC стабілізують струм, що подається, при цьому напруга може змінюватися в залежності від вимог навантаження. Для заряджання акумулятора використовується, якщо потрібне навантаження постійного струму. Забезпечується захист від навантаження струму. Для заряджання акумуляторів, тестування світлодіодів, датчиків струму та акумуляторних батарей.
- Лабораторні блоки живлення з регульованою напругою та струмом CV CC. Цей тип блоку живлення поєднує обидва режими. Це стабілізація, напруга, струм. Автоматично блок перемикається між режимами залежно від вимог навантаження. Варто виділити універсальність. Можна працювати з різними типами вимірів. Це можуть бути фіксовані та змінювані параметри напруги, струму.
Ви можете купити паяльник в інтернет-магазині Radio Shop.
Розбираючись у тому як вибрати лабораторний блок живлення потрібно визначити вимоги до напруги, струму. Значимо режим роботи, стабілізація напруги та струму. Важливо переконатися, що блок живлення дозволяє точно налаштувати напругу і струм.
